ASME B16.9 GR2 Tytanowe końcówki
Norma: ASME B16.9
Materiał: Gr1, Gr2, Gr5, Gr7, Gr12
Zastosowanie: przemysł chemiczny
Typ: krótki wzór, długi wzór
Rozmiar:NPS1/2″-48″ (DN15-1200)
Grubość ścianki: Sch10s – Sch80s lub większa do Sch160s
Powierzchnia: wytrawianie, polerowanie, piaskowanie
Technika: Bezszwowa / Spawana
Kontrola: Testy ultradźwiękowe i raport z testów materiałów EN10204.3.1
1. Nasza firma
Jako wiodący producent wyrobów tytanowych od ponad 16 lat eksportujemy kołnierze tytanowe do wielu krajów, w tym do Włoch, Rosji, Turcji i Chile itp. Jakość naszych produktów jest powszechnie uznawana. Dlatego warto mieć zaufanie do naszej firmy.
2. Informacje o produkcie tytanowego kołnierza szyjkowego
Materiał:Gr1, Gr2, Gr5, Gr7, Gr12
Standard:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Rozmiar:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .
Technika: bez szwu / spawana /Żabowane i obrabiane CNC
Zalety:
Długa żywotność
odporny na korozję
Wysoka wytrzymałość na rozciąganie i rozciąganie
Pełen zestaw testów
Nasze formy do kołnierzy są bardzo kompletne, dlatego możemy wyprodukować kołnierze we wszystkich standardach, w tym EN1092-1, ASME B16.5, DIN i BS itp.

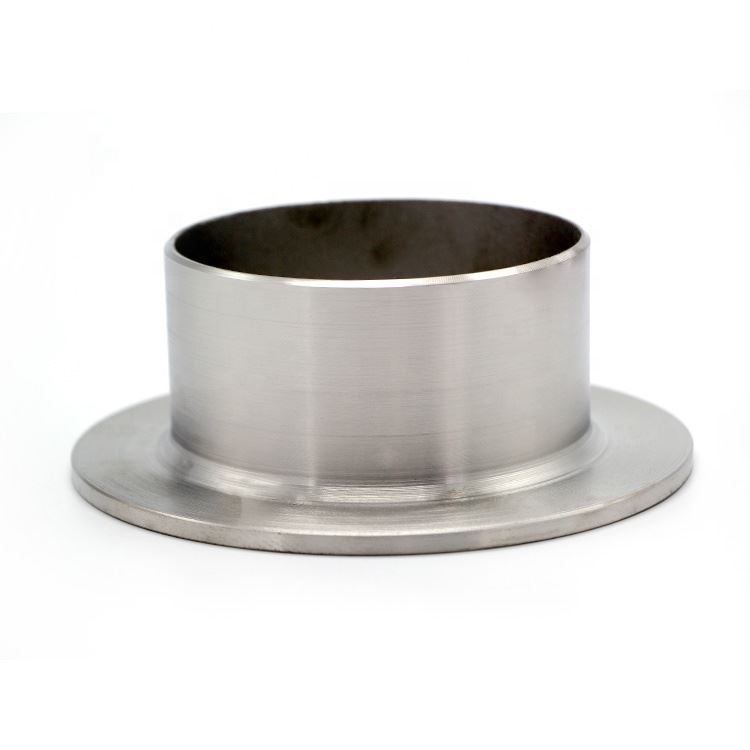

Informacje o produkcie dotyczące końcówek tytanowych Gr2
Stopień:GR1 GR2 GR5 GR7 GR9 GR12
Standard:ASME B16.9
Typ:Krótki wzór, długi wzór
Technika:Bezszwowe/spawane
Rozmiar:NPS1/2″-48″ (DN15-1200)
Grubość ściany:Sch10s — Sch80s lub większe do Sch160s
Powierzchnia:Trawienie, polerowanie, piaskowanie
Zalety końcówek tytanowych Gr2
Niska gęstość
Wysoka wytrzymałość
Doskonała odporność na korozję
Dobra przewodność cieplna
Produkcja precyzyjna
Lekki
Doskonały stosunek wytrzymałości do masy
Odporność na wysoką temperaturę
Odporność na niskie temperatury
Długa żywotność
Zastosowanie końcówek tytanowych Gr2
Rurociągi wysokociśnieniowe w przemyśle naftowym i gazowym
Urządzenia do przetwarzania celulozy i papieru
Inżynieria morska i przemysł stoczniowy
Serwis wody i wody morskiej
Procesy chemiczne z udziałem mediów utleniających i kwasów utleniających
Cechy konstrukcyjne, standardy i zalety tytanowych końcówek GR2
Końcówki złączy tytanowych klasy 2 to złączki spawane doczołowo, wykonane z dostępnego w handlu czystego tytanu klasy 2 (UNS R50400). Składa się z dwóch części, prostego odcinka rury i odcinka zakładkowego, jak pokazano na rysunku 1. Zwykle jest używany z docieranymi kołnierzami lub uszczelkami w celu utworzenia zespołu śrubowego. Średnica zewnętrzna i grubość ścianki prostego odcinka rury powinny być takie same jak rury. Grubość zakładu P nie powinna być mniejsza niż nominalna grubość ścianki rury t. Średnica zakładki G jest zgodna ze standardową obrobioną powierzchnią czołową kołnierza RF. Pomiędzy nakładającymi się i prostymi odcinkami rur należy zastosować zaokrąglenia, aby uniknąć koncentracji naprężeń. Promień zaokrąglenia R odpowiada promieniowi określonemu dla kołnierza zakładkowego lub uszczelki
Specyfikacja dla końcówek z tytanu klasy 300
| Rozmiar końcówki | ||||||||||
| Nie m. Rura Rozmiar |
Średnica kołnierza | Kołnierz gruby. | Średnica piasty W bazie | Podniesiona średnica twarzy. | Średnica piasty W punkcie spawania | NIE. z Dziury |
Śr. Z Śruby |
Śr. Z Koło Śruby |
Nudziarz Śr. |
Długość Przez koncentrator |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
